SCHL系列程控交流恒流电源

SCHL系列程控交流恒流电源是我公司依据国家标准《GB/T 7251 低压成套开关设备和控制设备》、《GB/T 10233低压成套开关设备和电控设备基本试验方法》的有关规定设计制造的产品，它采用了当今电源领域先进的交流调压单元、触摸式液晶显示屏与可编程控制器PLC等构成完美的控制组合，并结合本公司自行研制的一套系统软件而生产的新一代大电流交流恒流电源产品。SCHL系列程控交流恒流电源能在外界电网电源产生波动或用电符合阻抗特性发生变化时仍能使输出电流保持恒定的交流电源。该电源输出波形为无失真正弦波，可带阻性、感性、容性负荷，主要应用在进行特定电流热效应应用和测试的场所。如：交流母排、断路器、熔断器、热继电器、磁力启动器等保护性开关与电器需要对特定电流的热效应进行严格测试的场所，满足低压电器对测试电源的要求。

咨询我们

产品概述

SCHL系列程控交流恒流电源是我公司依据国家标准《GB/T 7251 低压成套开关设备和控制设备》、《GB/T 10233低压成套开关设备和电控设备基本试验方法》的有关规定设计制造的产品，它采用了当今电源领域先进的交流调压单元、触摸式液晶显示屏与可编程控制器PLC等构成完美的控制组合，并结合本公司自行研制的一套系统软件而生产的新一代大电流交流恒流电源产品。SCHL系列程控交流恒流电源能在外界电网电源产生波动或用电符合阻抗特性发生变化时仍能使输出电流保持恒定的交流电源。该电源输出波形为无失真正弦波，可带阻性、感性、容性负荷，主要应用在进行特定电流热效应应用和测试的场所。如：交流母排、断路器、熔断器、热继电器、磁力启动器等保护性开关与电器需要对特定电流的热效应进行严格测试的场所，满足低压电器对测试电源的要求。

使用条件与要求

  • 户内使用，宜室内通风良好
  • 海拨高度不超过2000米
  • 环境温度在-10～＋50℃之间
  • 日平均相对湿度不大于95％，月平均相对湿度不大于90％
  • 无强烈振动和冲击
  • 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌
  • 垂直倾斜度不大于5度
  • 注： 超过上述 范围请订货前说明另行设计

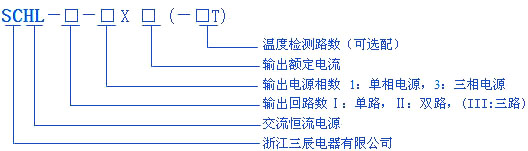

型号说明

型号说明

产品特点

  • 显示操作单元选用了触摸式液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。
  • 主控单元选用了功能强劲的可编程控制器PLC，对交流信号进行实时扫描，实现全面监测和闭环控制，自动化程度高。　
  • 采用支持现场总线技术的智能型传感器，实现数据传输的全数字化，提高了数据的准确性和产品的可靠性。
  • 采用大容量隔离变压器，将系统电源和试验电源隔离，并在初级与次级之间加装屏蔽层，使电源免受电网暂态过程与谐波干扰保证了电源质量。
  • 可数字设定电源定值（无极式），使交流电源可以连续平滑地调节电流，以适应不同试验项目的需要。
  • 提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过PC机监控软件可对交流恒流电源工作过程进行实时监控，实现“四遥”功能。
  • 可选配测量8～16多路温度采样，智能温度隔离传感器各通道间绝缘，可直接对带电导体（100V或380V以下）的信号进行多路巡回测控，并提供热电偶输出航空插座。

系统参数

输入参数
电　　压 380V ± 15 %
频　　率 50 ± 5 Hz
输出参数
输出电流 0.1IN-IN任意连续可调
电流等级 200A、400A、630A、800A、1000A、1600A、2000A、2500A、3150A（特殊规格可根据客户需求定制）
恒流精度 ≤±1.5％
输出波形 正弦波（无失真）
操作指示 触摸式液晶显示屏
保护功能 具有过流保护：允许空载
通讯功能 可与后台计算机连接实现“四遥”功能

外形结构

产品外形尺寸
型号规格 外形尺寸(mm) 宽×高×深 (W×H×L)
型号规格 外形尺寸(mm) 宽×高×深 (W×H×L)
SCHL-Ⅱ-3X63 550X1300X1100
SCHL-Ⅱ-3X100 550X1300X1100
SCHL-Ⅱ-3X200 550X1300X1100
SCHL-Ⅱ-3X400 550X1300X1100
SCHL-Ⅱ-3X630 550X1300X1100
SCHL-Ⅱ-3X800 600X1300X1100
SCHL-Ⅱ-3X1000 600X1300X1100
SCHL-Ⅰ-3X1600 600X1300X1100
SCHL-Ⅰ-3X2000 600X1300X1100
SCHL-Ⅰ-3X2500 600X1300X1100
SCHL-Ⅰ-3X3150 600X1300X1100

产品外观图

型号说明
