PGD7总线式智能直流电源屏

PGD7采用标准的、开放的现场总线（如MODBUS-RTU协议总线），将具有通讯能力的智能器件连接起来，实现上位机，PLC等通过总线对现场设备进行数据通讯，从而达到对设备的远程控制、调节、测量、监视等功能的ＰＧＤ７直流电流柜。

咨询我们

产品概述

近年来，随着电子技术和通讯技术的迅猛发展，变（配）电站（所）逐步采用微机综合自动化控制，对直流操作和应急电源提出了越来越高的要求。目前国内生产的各类直流电源柜已不能完全满足市场需求，在很多应用场合要求电源柜具有更高的自动化和通讯能力。　为此，我们开发了采用标准的、开放的现场总线（如MODBUS-RTU协议总线），将具有通讯能力的智能器件连接起来，实现上位机，ＰＬＣ等通过总线对现场设备进行数据通讯，从而达到对设备的远程控制、调节、测量、监视等功能的ＰＧＤ７直流电流柜。　　 系统特点：硬件集成化、标准化、模块化，强化软件功能，控制方式灵活、方便，主要体现在以下几个方面：

  • 总线式
  • 智能化
  • 功能齐全
  • 操作简单
  • 结构新颖
  • 便于维护

PGD7直流电源是一种高度自动化的高频电力综合电源，其结构采用模块化，n+1冗余设计保证了产品的高度可靠性；根据实际运行情况，可由以下功能模块的全部或部分有机组合而成。

  • 中央监控单元
  • 高频整流单元
  • 母线调压单元
  • 馈线单元
  • 蓄电池监测单元及蓄电池组
  • 通信电源单元
  • 逆变单元
  • 交流进线单元

使用条件与要求

  • 环境温度不高于+40℃、不低于-10℃且在24h内平均温度不高于+35℃
  • 相对湿度在+40℃时不超过50%，温度较低时允许有较高的相对湿度
  • 安装地点海拔高度不超过2000m
  • 无导电、无爆炸尘埃、没有腐蚀金属和破坏绝缘的气体和强烈振动和冲击的场合
  • 注： 超过上述 范围请订货前说明另行设计
　

型号说明

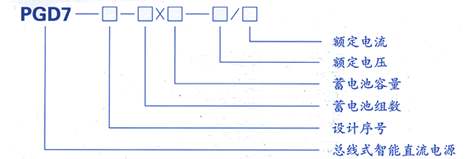

型号说明

系统参数

输入参数
电压 AC 380V ± 15 % AC 220V ± 15 %
频率 45～55 HZ 45～55 HZ
输出参数
直流额定电压 220V 110V
直流额定电流 控制8～600A 动力120～1000A
浮充电压 220V +30%/-20% 110V +30%/-20%
均充电压 220V +30%/-20% 110V +30%/-20%
纹波系数 均充 < 0.3% 浮充 < 0.1%
稳压精度 < ±0.3%
稳流精度 < ±0.3%
保护动作电压精度 < ±0.3%
绝缘性能
输出对地 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿
输入对地 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿
输出对输出 2KV AC 漏电流≤30mA 历时1min 无闪络、无击穿

外形结构

本电源系统采用GGD组装式骨架，前后开门、正面设置玻璃门，柜体防护等级IP30

参数
柜体外形尺寸：高×宽×深 安装尺寸：宽度方向×深度方向
2260×800×600mm 500×548
2360×800×550mm 500×495
注：深度均不包括玻璃门25mm。
