SCUPS系列电力专用UPS电源

SCUPS系列电力专用UPS电源是专为电力系统设计，具有双变换在线式、交直流供电不间断转换功能 ，满足电力应用的高可靠性UPS电源。电源输出功率从3KVA～80kVA，与电力直流操作电源系统一起，组成发电厂、变电站的专用UPS电源，向微机、通讯、载波、事故照明及其它重要设备供电。从电厂或变电站现有直流操作电源取电节省了用户对电池组的投资和维护；该电源系统具有完善的自我检测和保护功能、大屏幕人机界面HMI显示、智能化的“人-机”对话菜单及远程监测监管功能、高品质的正弦波输出和抗雷击、抗电磁干扰功能，可广泛应用于电力系统、RTU、电力载波、电力监控等场所。

咨询我们

产品概述

SCUPS系列电力专用UPS电源是专为电力系统设计，具有双变换在线式、交直流供电不间断转换功能 ，满足电力应用的高可靠性UPS电源。电源输出功率从3KVA～80kVA，与电力直流操作电源系统一起，组成发电厂、变电站的专用UPS电源，向微机、通讯、载波、事故照明及其它重要设备供电。从电厂或变电站现有直流操作电源取电节省了用户对电池组的投资和维护；该电源系统具有完善的自我检测和保护功能、大屏幕人机界面HMI显示、智能化的“人-机”对话菜单及远程监测监管功能、高品质的正弦波输出和抗雷击、抗电磁干扰功能，可广泛应用于电力系统、RTU、电力载波、电力监控等场所。

产品特点

  • 【先进的控制技术】采用先进的脉宽调制控制技术，快速响应外部环境的变化，实时提供不间断高品质的正弦波电源。
  • 【全方位的电源保护】采用高频双变换结构，输出稳定度高，无中断时间。交流、直流输入与交流输出三者完全隔离，可完全抑制电网中的各种谐波电压、浪涌、电压突变等干扰，保证电源始终为负载提供全方位保护。
  • 【独创的交流并机技术】逆变模块内部采用了独创的无主同步、低差自主均流技术和环流抑制技术，逆变模块并联工作时其电流不均衡度小于5%，环流小于1％。
  • 【无污染的绿色电源】通过有源或无源功率因数较正电路，大幅降低输入电流谐波（THDI≤3%），输入功率因数高于0.9，对电网不会造成干扰。
  • 【完备的本机监控管理】采用支持现场总线的智能传感器、控制器和全中文彩色人机界面，实现不间断电源屏数据传送的全数字化，提高了数据的准确性和安全性。
  • 【优良的电磁兼容特性】直流升压电路运用了先进的反灌杂音抑制技术，无需附加外接设备，即可完全符合电磁兼容标准，确保与共用直流屏的其他设备互不干扰。
  • 【降低成本，提高利用率】系统利用现有的直流柜和电池组作为直流电源，不仅可以减少用户对电池组和充电器的投资，还可避免对电池组的分散管理和维护，提高电池组的可靠性和利用率。
  • 【静态开关控制旁路逆变切换】系统采用静态开关来控制市电和逆变的切换，其切换时间<5ms，使用户拥有持续、稳定的电源。

使用条件与要求

  • 室内使用，且通风良好，安装使用地点海拔≤2000m，超过2000米时需要降容使用；
  • 设备运行环境温度：-5℃～45℃，设备存贮环境允许温度：-25℃～50℃；
  • 环境温度：日平均相对湿度≤95%，月平均相对湿度≤90%，且无凝露现象；
  • 设备垂直安装，垂直倾斜度≤5%，安装使用地点无强烈振动和冲击；
  • 安装使用地点无强电磁场干扰，外界磁场感应强度≤0.5mT；
  • 安装使用地点无导电性尘埃及破坏绝缘的腐蚀性气体；
  • 注： 使用条件与上述条件不相符时，请与制造商协商解决！

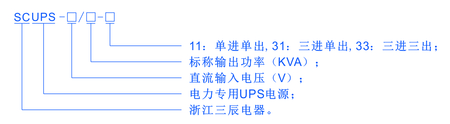

型号说明

Scups型号说明

技术指标

技术参数
直流输入 220V(180-300V)（或定制其它电压）
交流输入 220V±20% 、380V±20% （V）
交流输出特性（HZ） 额定容量 3-80KVA
输出电压 AC220V±3% 、380V±3%
输出频率 50Hz±0.5%
输出波形 正弦波 谐波总失真率＜3%
动态响应 电压瞬变范围＜5%（负载25%←→100%）
过载能力 100%~125%，10分钟; 125%~150%，30秒; 大于150%，立即关断
市电逆变转换 不间断
旁路逆变转换 ≤5ms
功率因素 ≥0.8
逆变效率 ≥92%
绝缘强度 输入-输出:1500Vac/10mA/1min,输入-机壳：1500Vac/10mA/1min, 输出-机壳: 1500Vac/10mA/1min无飞弧，无击穿
环境条件 噪音（1m） ＜55dB
工作环境温度 -5～40℃
运输与存储温度 －30～70℃
湿度 0～90%，无冷凝
海拔（m） ≤2000m，2000～3000m每升高100m输出降额1%
保护功能 输入接反保护，输入欠压、过压保护，输出过载保护，输出短路保护，过温保护。

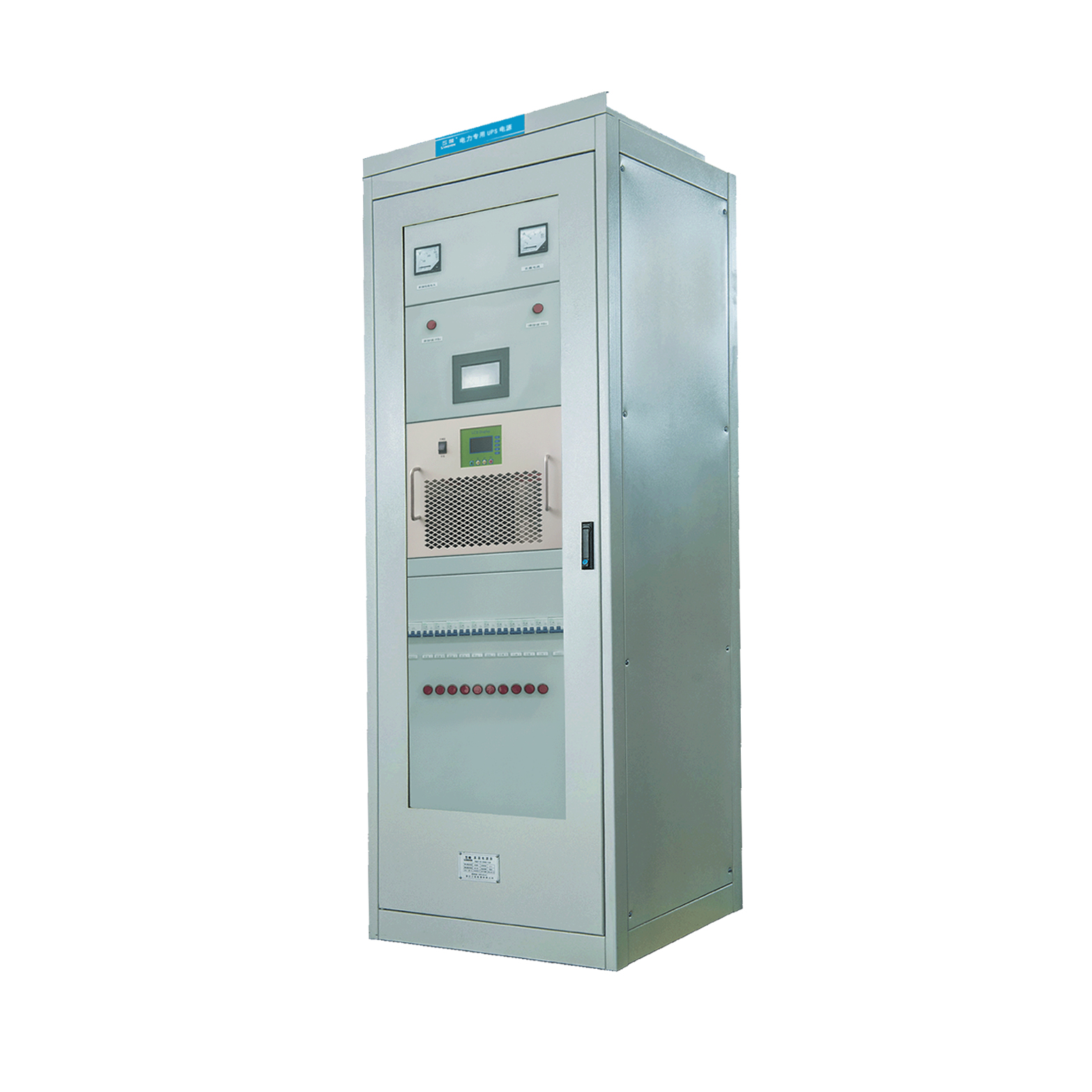

外形结构

SCUPS系列电力专用UPS电源机柜采用PED骨架，框架坚固、组合方便，前门为单开玻璃门，后门双开门，屏体表面采用喷塑涂装，具有刚性好、美观、安全的特点，主机外形尺寸如下：

外形结构
型号 容量(KVA) 主机尺寸（mm)高×宽×深 旁路隔离稳压柜(选配）尺寸（mm)高×宽×深
SCUPS220/03-11 3 2260×800×600
SCUPS220/05-11 5 2260×800×600
SCUPS220/08-11 8 2260×800×600
SCUPS220/08-11 10 2260×800×600
SCUPS220/15-11 15 2260×800×600
SCUPS220/20-11 20 2260×800×600 2260×800×600
SCUPS220/30-11 30 2260×800×600 2260×800×600
SCUPS220/40-11 40 2260×800×600 2260×800×600
SCUPS220/08-31 8 2260×800×600
SCUPS220/10-31 10 2260×800×600
SCUPS220/15-31 15 2260×800×600
SCUPS220/20-31 20 2260×800×600 2260×800×600
SCUPS220/30-31 30 2260×800×600 2260×800×600
SCUPS220/40-31 40 2260×800×600 2260×800×600
SCUPS220/60-31 60 2260×800×600*2 2260×800×600
SCUPS220/80-31 80 2260×800×600*2 2260×800×600
SCUPS220/08-33 8 2260×800×600
SCUPS220/10-33 10 2260×800×600
SCUPS220/15-33 15 2260×800×600
SCUPS220/20-33 20 2260×800×600 2260×800×600
SCUPS220/30-33 30 2260×800×600 2260×800×600
SCUPS220/40-33 40 2260×800×600 2260×800×600
SCUPS220/60-33 60 2260×800×600*2 2260×800×600
SCUPS220/80-33 80 2260×800×600*2 2260×800×600
