GZDW-B壁挂电源

GZDW-B壁挂电源是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

咨询我们

产品概述

GZDW-B壁挂电源是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

功能特点

  • 适合构成38AH/220V、65AH/110V以下的系统；
  • 模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便；
  • 可安装3个2.0A/220V、4.0A/110V自然冷模块；
  • 降压单元具有自动硅链降压功能，输出电流2A，冲击电流30A/0.5S；
  • 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
  • 监控器具有对电池自动管理的功能；
  • 提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；
  • 监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测；
  • 配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出；
  • PT供电时系统自动限制输出功率；

技术性能

  • 交流输入电压： 220V±20%；PT供电电压： 100V±10%；
  • 电网频率：50Hz±10%；功率因数：≥0.85；
  • 输出电压范围： 90V～140V连续可调（对于110V系统）； 180V～280V连续可调（对于220V系统）；
  • 输出限流：0.2A～2.5A（单模块）；
  • 稳压精度： ≤±0.5%；
  • 稳流精度： ≤±0.5%；
  • 纹波系数： ≤±0.1%；
  • 均流度： ≤5%；
  • 效率： ≥93%；
  • 绝缘电阻： ≥10MΩ；
  • 输出过压保护： 280V±2V(220V), 140V±2V(110V)；
  • 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC， 时间1min无飞弧无闪络。
  • 环境温度: -5℃～45℃；相对湿度: ≤90% ；可闻噪音: ≤55Db。
　

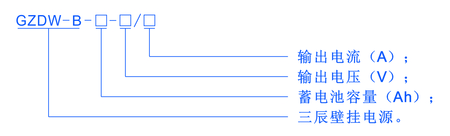

型号说明

【02】Gzdw B型号说明

配置说明

  • 采用模块化结构，可根据用户要求灵活配置，输出电压有3种规格：220V、110V、48V；降压单元有2种规格：110V和220V；可输入2路交流自动切换，其中第2路交流可使用PT100V供电，PT供电时自动限制输出功率，确保PT工作正常。
