产品概述
SCE系列动力型应急电源是我公司专为冶金行业冶炼转炉电机提供的应急电源。公司集多年应急电源开发和现场设备运行经验，遵循安全性、可靠性、适用性及合理性设计原则，结合先进电力、电子和嵌入式微机控制等技术，开发出新一代SCE动力型应急电源，形成自已独有的产品功能和技术特点，提供完整的冶炼设备应急电源解决方案。在冶炼过程中当市电发生断电时，该产品利用蓄电池提供的直流电源经过逆变、变频或软启动输出应急电源驱动事故电机，能够保证冶炼转炉转到安全位置。针对冶炼设备转炉配置电机类型不同，采用不同的事故驱动方式：一种利用蓄电池提供的直流电源经逆变变频启动或逆变直接驱动交流电机；另一种利用蓄电池提供的直流电源经直流软启动或经降压启动直流电机。该产品囊括了国内同类产品的性能，吸收了国外的先进技术，具有高度的集成化、技术水平先进，智能化程度高，性能稳定可靠等特点，能全面满足冶金行业对转炉应急电源的要求，是我国冶炼转炉电机电源的新产品，也是替代进口的理想选择。
SCE系列动力型应急电源主要应用于冶金行业转炉的事故倾动、机械搅拌装置的事故提升、氧枪和副枪的事故提升、各类喷粉枪顶枪升降的事故提升、应急照明等场合。
使用条件与要求
- 海拔高度：≤2000M
- 环境温度不高于-5℃~40℃，蓄电池在环境温度-10℃~45℃条件下应能正常使用（推荐使用的温度为5℃～30℃）
- 相对湿度：≤95%（日平均）；≤90%（月平均）
- 抗震能力：水平加速度0.3G，垂直加速度0.15G
- 安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度：≤0.5mT
- 安装垂直倾斜度：≤5%
- 使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在

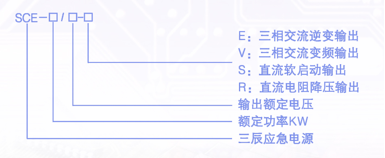

型号说明
产品特点
- 高度集成的系统：该电源主要由高频整流单元、蓄电池组、逆变变频 (或软启动)单元、微机控制单元等各模块化功能单元组成。主电路简洁明了，系统集成度高，即提高了产品使用维护的方便性，又能提高了系统运行的可靠性。
- 成熟先进的技术： 采用成熟先进的逆变、变频或软启动技术，实现电机的软启动，提高电机运行的可靠性； 采用基于现场总线的微机监控单元，实行对应急电源系统全数字化控制，提高系统智能化程度。 采用支持现场总线技术的智能传感器，实现数据数字化采集，提高数据传送的准确性。 采用先进的蓄电池充、放电管理技术，实现蓄电池充、放自动管理，提高了蓄电池使用寿命。
- 安全的冗余设计： 在常规配置中高频充电模块采N＋1互为备用方式，在重要场合中变频逆变电源采用一主一备冗余设计；在关键采集信号中采用双重信号输入等，多措施的应用全面提高了电源系统运行的安全性。
- 合理的方案配置： 根据冶炼现场实际配备电机类型不同，电源系统采用不同的方案合理配置。 ①、交流电机变频启动： ②、交流电机逆变直接启动： ③、直流电机软启动： ④、直流电机降压启动
系统原理
SCE系列动力型应急电源一般由微机控制系统、高频整流模块、蓄电池组、电池监测装置、电机启动装置（逆变器、变频启动器、软启动器、电阻降压启动器）、制动控制电源（逆变电源、直流驱动电源）、交流配电单元、炉旁控制箱及电机馈出配电单元等组成。
1、E型逆变应急电源

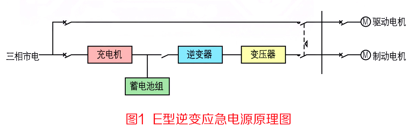

该电源专为冶金行业鼠笼式与绕线式冶炼设备电机启动、照明灯具和其它一类负何而设计。其原理如下图1所示，在交流市电正常时，由市电经互投装置或直接给电机供电；当市电失电后，互投装置将立即投切至逆变器供电，供电时间由蓄电池组的容量和负载功率决定，当市电电压恢复后，应急电源将恢复为市电供电。该电源特别对转炉事故驱动，在不需要增加任何设施下驱动冶炼设备，主电机制动器的选型也不受任何影响，采用E型逆变应急电源直接启动，相对容量比较大，蓄电池组容量也比较大。
2、V型变频应急电源
该电源专为冶金行业鼠笼式冶炼转炉电机类负何而设计。其原理如下图2所示，在交流市电正常时，由市电经互投装置，由变频器实现变频启动供电；当市电失电后，互投装置立即投切至蓄电池组，由蓄电池组向变频器供电，供电时间由蓄电池组的容量和负载功率决定；当市电电压恢复后，应急电源将恢复为市电供电。其中对转炉事故驱动，电源设备实现就地和远地操作控制，同时设备提供不同接口，便于对转炉位置的控制及工作状态。与传统的UPS或工频应急电源相比可以大大减少电源的设计容量，过载能力强、可靠性高。
3、S型软启动应急电源

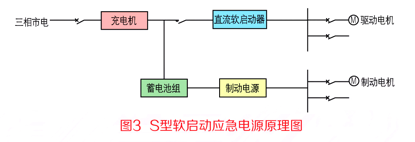

该电源专为冶金行业转炉备用直流电机启动负荷而设计。其原理如下图3所示，在交流市电正常时，转炉由交流主电机运行操作。当市电失电后，由本电源对备用直流电机实现电机软启动。电机起动电流从零线性上升到设定值，电机在启动过程中保持恒流，确保电机平稳启动。该电源不仅实现了整个启动过程中无冲击、平滑地启动电机，而且可根据电动机负载的特性来调节启动过程中的参数，如限流值、启动时间和启动模式等。相比于传统的启动器，它突出的优点体现在能够连续无级的调节电机启动、冲击转矩和冲击电流小、控制简便以及体积小等。

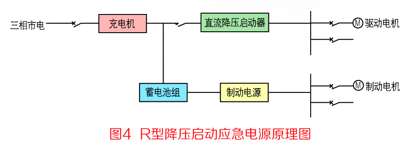

4、R型降压启动应急电源
该电源专为冶金行业转炉备用直流电机启动负荷而设计。其原理如下图4所示，在交流市电正常时，转炉由交流主电机运行操作。当市电失电后，由本电源对备用直流电机实现电阻降压启动。该启动方式是电枢回路串接电阻启动，启动电阻为一个2～5节电阻串接的可变电阻，该启动装置是由可编程控制器PLC控制，时间控制精确，确保控制各级电阻投入时间，也可以根据现场启动情况设定各级电阻切除时间，使串联电阻启动电机电流平滑，直到电机正常启动，真正做到经济和可靠。
技术指标
| 技术指标 | 15～500KW | |
| 交流输入 | 交流输入电压（V） | 380±15% |
| 交流输入频率（HZ） | 45～65 | |
| 交流输入 | 交流输出额定功率（KW） | 15、22、30、37、45、55、75、93、110、132、160、200、250、315、400、500 |
| 交流输出电压（V） | 380±3% | |
| 波形失真率 | ±3% | |
| 交流输出频率（HZ） | 50±1 | |
| 过载能力 | 120%正常工作；150%，30秒。 | |
| 动态响应(负荷0～100%) | 5% | |
| 逆变效率 | 应急供电≥92% | |
| 保护功能 | 输出过载、短路，蓄电池过压、欠压 | |
| 报警 | 交流失电、电池电压异常、充电器故障、持续过载、逆变器故障等 | |
| 互投装置时间(ms) | 电磁式≤100 | |
| 绝缘强度 | 2000V，1分钟 | |
| 噪声(dB) | ≤65 | |
| 显示界面 | 彩色触摸显示屏 | |
| 充电方式 | 智能均浮充转换 | |
| 电池种类 | 阀控式铅酸免维护电池 | |
| 备用时间 | 冶炼驱动电机负荷一般15分钟，特殊要求可扩容至90分钟。 | |
| 技术指标 | 15～250KW | |
| 交流输入 | 交流输入电压（V） | 380±15% |
| 交流输入频率（HZ） | 45～65 | |
| 交流输入 | 交流输出额定功率（KW） | 15、22、30、37、45、55、75、93、110、132、160、200、250 |
| 交流输出电压（V） | 380V，30～380V | |
| 逆变效率 | 应急供电≥92% | |
| 交流输出频率（HZ） | 0～60 | |
| 过载能力 | 120%正常工作；150%，1分钟。 | |
| 保护功能 | 输出过载、短路，蓄电池过压、欠压 | |
| 报警 | 交流失电、电池电压异常、充电器故障、持续过载、变频器故障等 | |
| 绝缘强度 | 2000V，1分钟 | |
| 噪声(dB) | ≤65 | |
| 显示界面 | 彩色触摸显示屏 | |
| 充电方式 | 智能均浮充转换 | |
| 电池种类 | 阀控式铅酸免维护电池 | |
| 备用时间 | 冶炼驱动电机负荷一般15分钟，特殊要求可扩容至90分钟。 | |
| 技术指标 | 15～132KW | |
| 交流输入 | 交流输入电压（V） | 380±15% |
| 交流输入频率（HZ） | 45～65 | |
| 直流输入 | 直流输出额定功率（KW） | 15、22、30、37、45、55、75、93、110、132 |
| 直流输出电压（V） | DC110 、220 、440 | |
| 效率 | ≥96% | |
| 过载能力 | 120%，1分钟。 | |
| 保护功能 | 输出过载、短路，蓄电池过压、欠压 | |
| 报警 | 交流失电、电池电压异常、充电器故障、持续过载、逆变器故障等 | |
| 软启动时间(s) | 0～90 | |
| 绝缘强度 | 2000V，1分钟 | |
| 噪声(dB) | ≤65 | |
| 显示界面 | 彩色触摸显示屏 | |
| 充电方式 | 智能均浮充转换 | |
| 电池种类 | 阀控式铅酸免维护电池 | |
| 备用时间 | 冶炼驱动电机负荷一般15分钟，特殊要求可扩容至90分钟。 | |
| 技术指标 | 15～250KW | |
| 交流输入 | 交流输入电压（V） | 380±15% |
| 交流输入频率（HZ） | 45～65 | |
| 直流输入 | 直流输出额定功率（KW） | 15、22、30、37、45、55、75、93、110、132、160、200、250 |
| 直流输出电压（V） | DC110 、220 、440 | |
| 过载能力 | 120%，1分钟。 | |
| 保护功能 | 输出过载、短路，蓄电池过压、欠压 | |
| 报警 | 交流失电、电池电压异常、充电器故障、持续过载、逆变器故障等 | |
| 电阻投切时间(s) | 0～15，分组投切电阻。 | |
| 绝缘强度 | 2000V，1分钟 | |
| 噪声(dB) | ≤65 | |
| 显示界面 | 彩色触摸显示屏 | |
| 充电方式 | 智能均浮充转换 | |
| 电池种类 | 阀控式铅酸免维护电池 | |
| 备用时间 | 冶炼驱动电机负荷一般15分钟，特殊要求可扩容至90分钟。 | |
外形结构
SCE系列动力型应急电源机柜采用GGD基础骨架，框架轻巧、组合方便，配以钣金前后门，侧面扣防火板或侧板。前门为单开门、后门为双开门，屏体表面采用喷塑工艺，具有刚性好、美观、安全的特点。主机外形尺寸如下：
| 容量(KW) | E型主机尺寸(mm) 高×宽×深 | V型主机尺寸(mm) 高×宽×深 |
|---|---|---|
| 15 | 2260×800×600 | 2260×800×600 |
| 22 | 2260×800×600 | 2260×800×600 |
| 30 | 2260×800×600 | 2260×800×600 |
| 37 | 2260×800×600 | 2260×800×600 |
| 45 | 2260×800×600 | 2260×800×600 |
| 55 | 2260×800×600×2 | 2260×800×600×2 |
| 75 | 2260×800×600×2 | 2260×800×600×2 |
| 93 | 2260×800×600×2 | 2260×800×600×2 |
| 110 | 2260×800×600×2 | 2260×800×600×2 |
| 132 | 2260×800×600×2 | 2260×800×600×2 |
| 160 | 2260×800×600×2 | 2260×800×600×2 |
| 200 | 2260×1000×800×2 | 2260×1000×800×2 |
| 250 | 2260×1000×800×2 | 2260×1000×800×2 |
| 315 | 2260×1000×800×2 | |
| 400 | 2260×1000×800×2 | |
| 500 | 2260×1000×800×2 | |
| 注：表中数据仅供参考，如有更新，以厂商提供的资料为准；以上仅考虑主机尺寸，电池架或电池屏应以电池实际容量设计屏体尺寸。 | ||
| 容量(KW) | E型主机尺寸(mm) 高×宽×深 | V型主机尺寸(mm) 高×宽×深 |
|---|---|---|
| 15 | 2260×800×600 | 2260×800×600 |
| 22 | 2260×800×600 | 2260×800×600 |
| 30 | 2260×800×600 | 2260×800×600 |
| 37 | 2260×800×600 | 2260×800×600×2 |
| 45 | 2260×800×600 | 2260×800×600×2 |
| 55 | 2260×800×600×2 | 2260×800×600×2 |
| 75 | 2260×800×600×2 | 2260×800×600×3 |
| 93 | 2260×800×600×2 | 2260×800×600×3 |
| 110 | 2260×800×600×2 | 2260×800×600×3 |
| 132 | 2260×800×600×2 | 2260×800×600×3 |
| 160 | 2260×800×600×4 | |
| 200 | 2260×1000×800×4 | |
| 250 | 2260×1000×800×4 | |
| 注：表中数据仅供参考，如有更新，以厂商提供的资料为准；以上仅考虑主机尺寸，电池架或电池屏应以电池实际容量设计屏体尺寸。 | ||
选型参考
| 序号 | 使用条件 | 逆变E型 | 变频V型 | 备用 |
|---|---|---|---|---|
| 1 | 交流电动机变频启动时，应急电源容量按不小于电机额定容量的1.2倍的选择。 | √ | ||
| 2 | 交流电机软启动，应急电源容量按不小于2.5倍的电机额定容量选择。 | √ | ||
| 3 | 交流电动机Y-△启动，应急电源容量按不小于3倍的电机额定容量选择。 | √ | ||
| 4 | 交流电机直接启动，应急电源容量按不小于5～7倍的电机额定容量选择。 | √ |
| 序号 | 使用条件 | 软启动E型 | 降压启动R型 | 备用 |
|---|---|---|---|---|
| 1 | 直流电动机的软启动时，应急电源容量按电机额定容量的1.2倍选择。 | √ | ||
| 2 | 直流电机电阻降压启动，应急电源容量按不小于2.5～3倍的电机额定容量选择 。 | √ | ||
| 3 | 直流电机直接启动，应急电源容量按电机直接启动电流的0.8～1倍选择。 | √ | PGD系列直流电源屏 |
