PGD9智能交直流一体化电源系统

PGD9智能交直流一体化电源系统(以下简称一体化电源)充分利用现代电子、计算机、网络、控制及现场总线的技术，将站用交流电源、直流操作电源、电力专用UPS、逆变电源（INV）、通信电源（DC/DC）统一设计，通过一体化监控装置将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，建立数字化电源硬件平台；一体化监控装置通过以太网接口、IEC61850（DL/T 860）规约与上位机系统通信，使站用电源系统成为开放式系统。智能变电站站用电源系统对各子电源系统实行统一管理，优化了作业流程及人力资源调配，减少了设备重复配置，降低了设备投资及运行维护成本。对各电源子系统实施智能控制，高效管理，工作效率大大提高。同时由于减少了蓄电池使用量，降低了对环境的污染，使得其更加符合新型智能化变电站建设的需求。

咨询我们

产品概述

PGD9智能交直流一体化电源系统(以下简称一体化电源)充分利用现代电子、计算机、网络、控制及现场总线的技术，将站用交流电源、直流操作电源、电力专用UPS、逆变电源（INV）、通信电源（DC/DC）统一设计，通过一体化监控装置将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，建立数字化电源硬件平台；一体化监控装置通过以太网接口、IEC61850（DL/T 860）规约与上位机系统通信，使站用电源系统成为开放式系统。智能变电站站用电源系统对各子电源系统实行统一管理，优化了作业流程及人力资源调配，减少了设备重复配置，降低了设备投资及运行维护成本。对各电源子系统实施智能控制，高效管理，工作效率大大提高。同时由于减少了蓄电池使用量，降低了对环境的污染，使得其更加符合新型智能化变电站建设的需求。 PGD9智能交直流一体化电源系统主要应用于发电厂、变电站、电气化铁路、地铁、石化、冶金、大型工矿企业及各类民用建筑等领域，作为所有电力自动化系统、通讯系统、高压断路器、事故照明、继电保护、自动装置、信号装置等使用的交流、直流不间断电源，为变电站电力设备提供稳定、高质量的电源，是变电站安全可靠运行的保障。是无人值守变电站、智能化变电站进行网络化管理并实现系统全参数在线检测功能的理想解决方案，是发电设备和输变电设备的“心脏”，是推动国家坚强智能电网建设的基础设备。

使用条件与要求

  • 海拔高度：≤2000M
  • 环境温度不高于-5℃~40℃，蓄电池在环境温度-10℃~45℃条件下应能正常使用（推荐使用的温度为5℃~30℃）
  • 相对湿度：≤95%（日平均）；≤90%（月平均）
  • 抗震能力：水平加速度0.3G，垂直加速度0.15G
  • 安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度：≤0.5mT
  • 安装垂直倾斜度：≤5%
  • 使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在
  • 注： 超过上述 范围请订货前说明另行设计
　

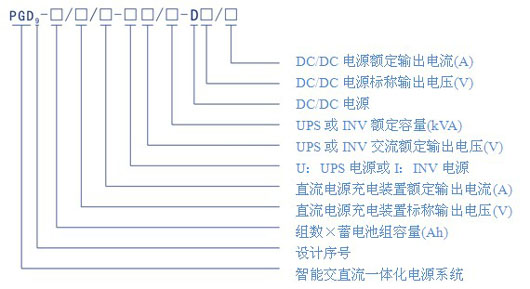

型号说明

型号说明

产品特点

  • 一体化设计技术：通过对新设备（一体化电源监控装置、智能化交直流负荷开关等）的开发应用，构筑电源智能一体化化硬件平台；通过对新技术（基于IEC61850的数字化网络技术）的应用，实现信息共享和互操，建立电源智能一体化软件平台，使站用交直流电源成为一体化、开放式智能系统。
  • 智能化控制技术：采用基于现场总线技术的一体化电源监控，对交流电源、直流操作电源、电力专用UPS电源、逆变电源和通信电源实施全方位的监控管理，全数字化控制，智能化程度高、可靠性好。采用支持现场总线技术的智能器件（如电池监测装置、绝缘检测装置等）。实现数据传送的全数字化，提高了数据的准确性和产品的可靠性。 　
  • 网络化远程控制：充分利用网络技术实现对一体化电源系统的分散数据采集和集中管理，通过一体化监控装置提供的以太网通讯接口，以IEC61850（DL/T 860）等规约与综自系统进行信息交互，远程实现站用电源系统 “四遥”功能和智能化管理，提高电源系统的可靠性、安全性。 　
  • 人性化显示界面：一体化监控装置采用真彩触摸式液晶显示屏作为人机界面操作显示，全中文菜单，容错按键操作，界面清晰直观，操作简单可靠。并采用多级操作权限管理方式，有效防止误操作，确保系统安全可靠运行。 　
  • 标准化硬件结构：采用GGD骨架，拼装式组合结构，模数孔安装，零部件通用性强，适用性好，具有结构紧凑、强度好、性能高、隔离可靠的特点。智能化硬件采用集成化、标准化、模块化的硬件结构，结构新颖，美观大方，安装方便，检修维护安全，具有高可靠的质量保证

应用方案

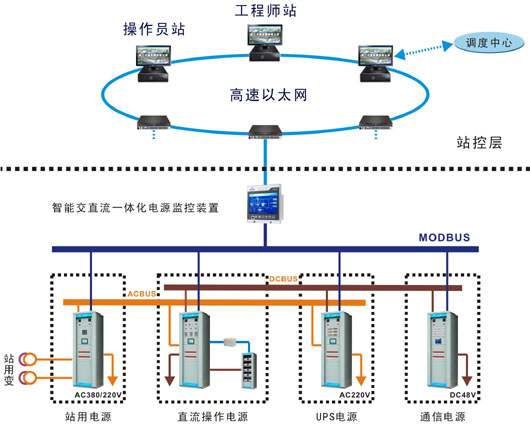

PGD9智能交直流一体化电源系统是将站用交流电源、直流操作电源、电力专用UPS电源与电力专用逆变电源（INV）、通信用直流变换电源（DC/DC）等设备按一体化设计，共享直流电源的蓄电池组、共享直流动力母线、实现统一监控和管理的电源系统，该系统以直流操作电源为核心，是直流操作电源与电力专用UPS、INV 和通信DC/DC其中任一种及一种以上电源所构成的组合体。典型的智能交直流一体化电源系统方案如图1所示。

应用方案

系统参数

输入参数
交流额定输入电压 三相：380V± 15 %；单相：220V± 15 %
交流额定输入频率 45～55 HZ
输出参数
直流额定输出电压 50V、115V、230V
直流标称输出电压 48V、110V、220V
交流额定输出电压 三相：380V；单相：220V
交流额定输出频率 50HZ
直流额定输出电流 5、10、15、20、30、40、50、60、80、100、160、200A
电池额定容量 30Ah～3000Ah
交流额定输出容量 单相：1、2、3、5、7.5、10、15、20、25、30KVA
三相：7.5、10、15、20、30、40、50、75、100、125KVA

外形结构

本电源系统机柜采用GGD基础骨架，框架轻巧、组合方便，配以钣金前后门，侧面扣防火板或侧板。前门为单开门、后门为双开门、正面设置玻璃门，屏体表面采用喷塑工艺，具有刚性好、美观、安全的特点。柜体防护等级IP30。

参数
柜体外形尺寸：高×宽×深 安装尺寸：宽度方向×深度方向
2260×800×600mm 650×550
2360×800×550mm 650×500
注：深度均不包括玻璃门25mm。
